- Criar um perfil a partir do template de família “Perfil Métrico”.

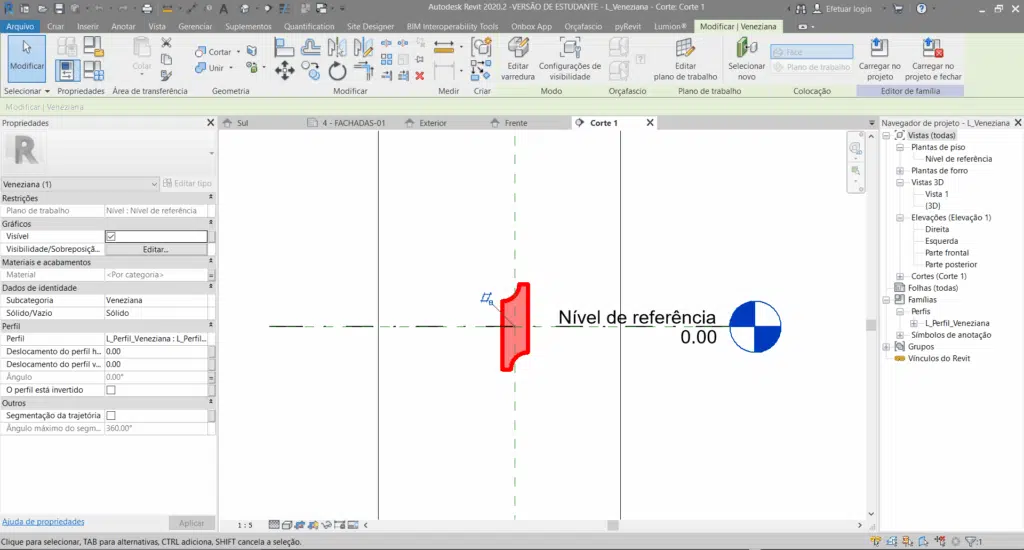

2. Abrir um novo template de família “Modelos genéricos” e criar uma varredura a partir do perfil criado na família de perfil.
- Criar um parâmetro de cota para o comprimento da veneziana.

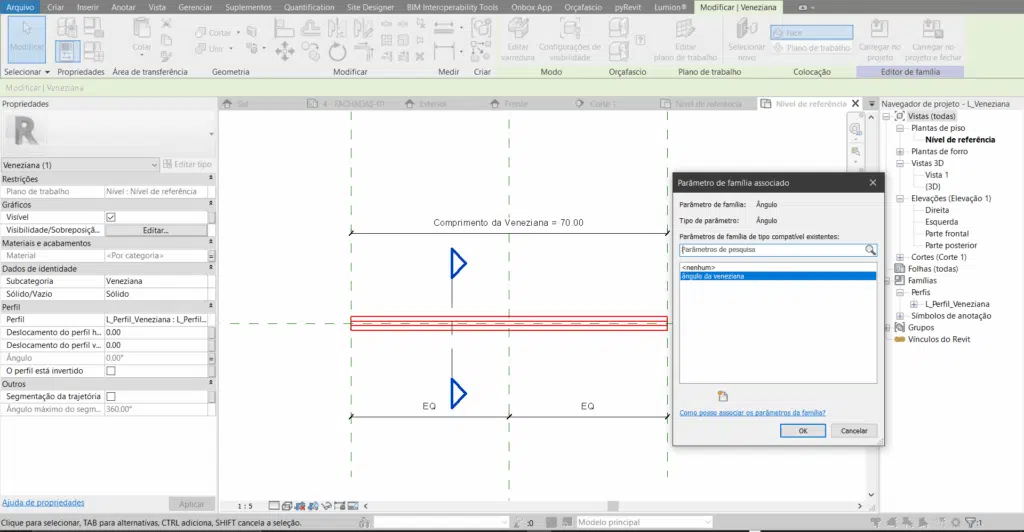

- Criar um parâmetro de Ângulo e atribuir ao ângulo de rotação do perfil.
5. Abrir o template de família “Janela Métrica” e criar os parâmetros de cota, material e de array. Lembrar de utilizar o comando array com o “mover para último” e alinhar e travar o primeiro perfil e o último nos planos correspondentes.
6. A lógica para se chegar na regra da quantidade de venezianas é a seguinte:
Largura entre os eixos da primeira e última veneziana = (n-1)0,10
n = QTDE DE VENEZIANAS
0,10 = distância entre eixos das venezianas
Altura = 2 * FOLHA MOLDURA + 2 * 5 cm + (n-1)10 cm
5 cm = eixo veneziana
10 cm = altura da veneziana
Altura = 2 * FM + 2 * EV + 10n – 10
Altura = 2 * FM + 10 – 10 + 10n
n = QTDE VENEZIANAS = (Altura – 2 FOLHA MOLDURA) / 10 cm
QTDE DE VENEZIANAS = round((Altura – 2 * FOLHA MOLDURA) / 10 cm)
obs: só funcionciona se o parâmtero QTDE DE VENEZIANAS for de instância
7. Abrir o template de família “janela métrica” e modificar o perfil de abertura da janela. Criar um V invertido e aplicar parâmetros de ângulo, “ângulo do topo” e “ângulo auxiliar”. O ângulo auxiliar será igual ao inverso do ângulo do topo (= ângulo do topo * – 1). Isso foi feito para que com a mudança do ângulo a altura da janela permanecesse no ponto médio do plano de referência determinado pela altura bruta. Lembrar de alinhar a extremidade dos segmentos de retas com o plano do eixo central.
- A grade da janela foi criada a partir de uma varredura, para que ela acompanhe a alteração das inclinações.
- Lembrar de aplicar os parâmetros de cota e trazer os parâmetros das famílias aninhadas para a família atual em edição.
Este tutorial não é um passo-a-passo, mas um resumo do método para criação desta janela. É preciso conhecimento prévio sobre criação de famílias para o completo entendimento.
